Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Placa de aleación de magnesio laminada en caliente para grabado CNC, estampado, grabado y estampado | Otro nombre: | Placa de herramientas de magnesio |
|---|---|---|---|
| Material: | Aleación de magnesio AZ31B AZ91D AZ61 | Solicitud: | CNC que graba, grabando en relieve, el grabar al agua fuerte, sellando |
| tipo: | Rollo en caliente, extruido, fundido | Superficie: | Sin la capa |
| Industrial: | Ordenador, impresión, cámara, teléfono móvil | ||
| Resaltar: | Billet de magnesio,placa de fotograbado de magnesio. |
||

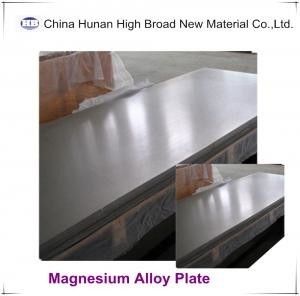

Placa de herramientas de magnesio
Alcance
Esta norma cubre las placas de herramientas de magnesio de un grado y calidad ofrecidas a la venta para su uso en plantillas, accesorios, medidores y otros campos.
Contenido químico
La placa para herramientas de magnesio está fabricada con la composición AZ31 que se muestra en la tabla Composición química de la placa para herramientas de magnesio a continuación. La placa de herramientas se puede suministrar según MIL-T-38749 previa consulta.
Composición química de la placa de herramientas de magnesio
| Aleación | magnesio | Alabama | California | Minnesota | yo | zinc | zr | Cu máx. | Fe máx. | Ni máx. | Si máx. | Otro diablillo. máx. |
| AZ31 | Balón. | 2,5-3,5 | 0,04 máx. | 0,20 min. | - | 0,7-1,3 | - | 0,05 | 0.005 | 0.005 | 0,05 | 0,30 |
Propiedades
Las propiedades mecánicas típicas de la placa de herramientas AZ31 se muestran en la siguiente tabla. No se garantizan propiedades mínimas.
| Grosor, pulgadas | TS, ksi | TYS, ksi | Alargar. en 2″, % | CYS, ksi |
| 0,250-6,000 | 35 | 19 | 10 | 10 |
Tamaños estándar
| Espesor | Tamaño | ||
| .250, .375 | 48″x 96″ | 48″x 144″- | - |
| .500, .625, .750, 1.000 | 48″x 96″ | 48″x 144″ | 60″x 144″ |
| 1.250, 1.500, 1.750 | 48″x 96″ | 48″x 144″ | 60″x 144″ |
| 2.000, 2.500, 3.000 | 48″x 96″ | 48″x 144″ | 60″x 144″ |
| 3.500 | 48″x 96″ | - | - |
| 4.000 | 49″x 84″ | - | - |
| 5.000 | 49″x 72″ | - | - |
| 6.000 | 49″x 60″ | - | - |
Consultas especiales: Para espesores superiores a 6 pulgadas, anchos superiores a 60 pulgadas y longitudes no estándar.
Tolerancias
Espesor
| Espesor: variación máxima del calibre dentro de una placa ± 0,010 variación de placa a placa | |
| Espesor especificado, pulgadas | Tolerancia ±, pulgadas |
| 0,250-0,750 | 0.010 |
| 0,751-1,250 | 0,017 |
| 1.251-2.000 | 0.025 |
| 2.001-3.000 | 0.050 |
| 3.001-3.250 | 0.065 |
| 3.251-3.500 | 0.080 |
| 3.701-4.000 | 0.110 |
| 4.001-5.000 | 0,125 |
| 5.001-6.000 | 0.135 |
Tolerancias de ancho y largo
| Especificado espesor, pulgadas | Ancho de longitud especificado, pulgadas | |||
| Hasta las 10 | Más de 10 a 48 | Más de 48 a 72 años | Más de 72 | |
| Tolerancias, pulgadas + | ||||
| 0,250-6,000 | 3/16 | 3/8 | 1/2 | 5/8 |
Tolerancias de planitud
| Especificado espesor, pulgadas | Desviación del plano*, pulgadas | |||
| En cualquier 1 pie | En cualquier 6 pies | |||
| Garantizado | Típico | Garantizado | Típico | |
| 0,250-1,000 1.001 | 0.005 0.010 | 0.003 0.005 | 0,015 0.020 | 0.007 0.010 |
* Las desviaciones del nivel plano se miden desde una regla colocada en la superficie de la placa.
Finalizar: El lado adecuado para usos de herramientas está estarcido. El lado opuesto es igual o superior a un acabado de fresado.
Embalaje: Cumple con los requisitos del transportista a través del cual se realiza el envío. Disponibles embalajes tanto nacionales como de exportación.
·AZ31 / AZ31B–Varilla, placa de herramientas
·AZ31B-H24– Grado de especificación –Hojas y placas Hojas, placas
·AZ91C– Como fundido o tratado térmicamente –Piezas fundidas
·AZ91E– Como fundido o tratado térmicamente –Piezas fundidas
·AZ80–Bar
·EV31A– Como fundido o tratado térmicamente –Piezas fundidas
·ZE41A– Como fundido o tratado térmicamente –Piezas fundidas
·ZK60A–Barra, Hoja, Placa
Aleaciones y formas de magnesio extruido disponibles
